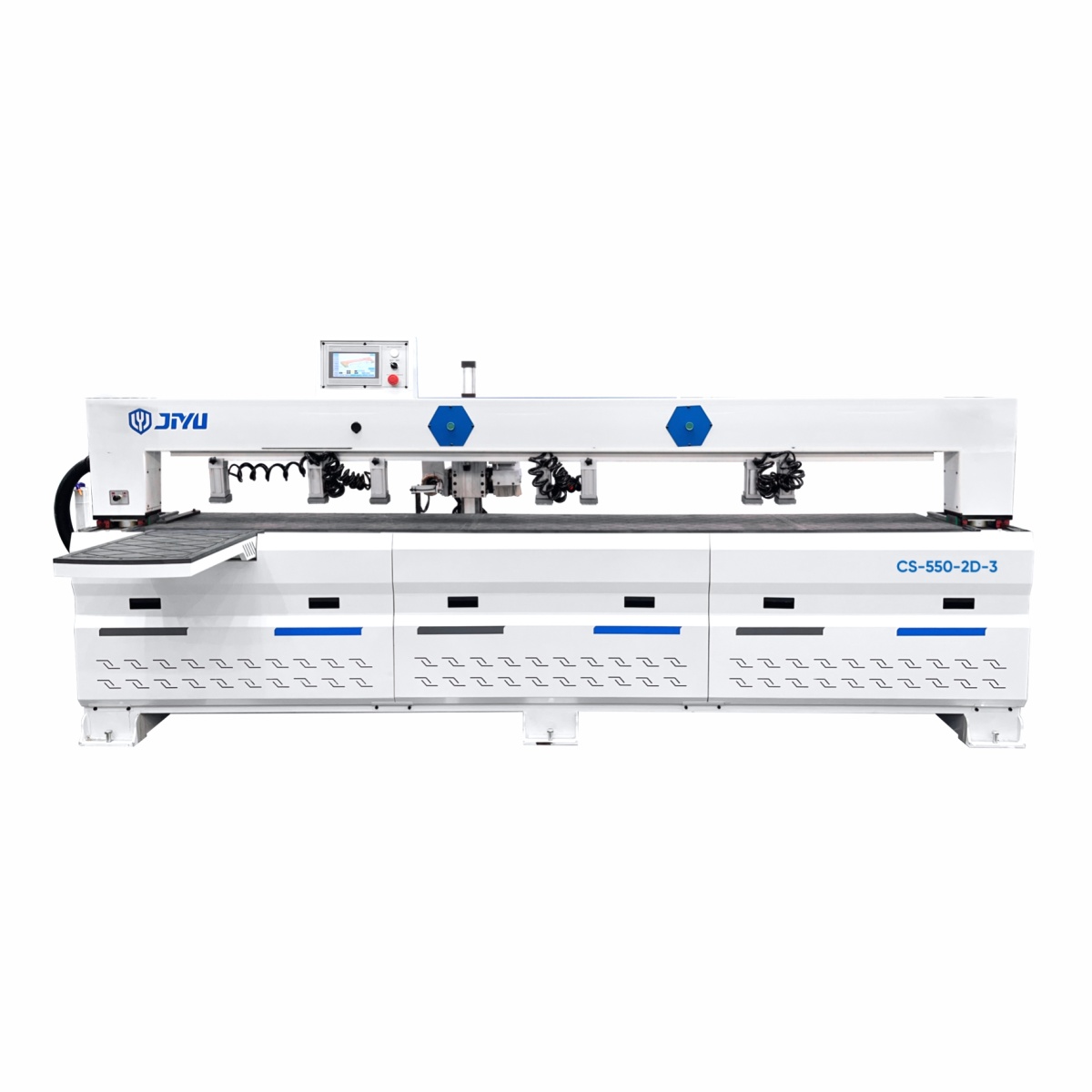

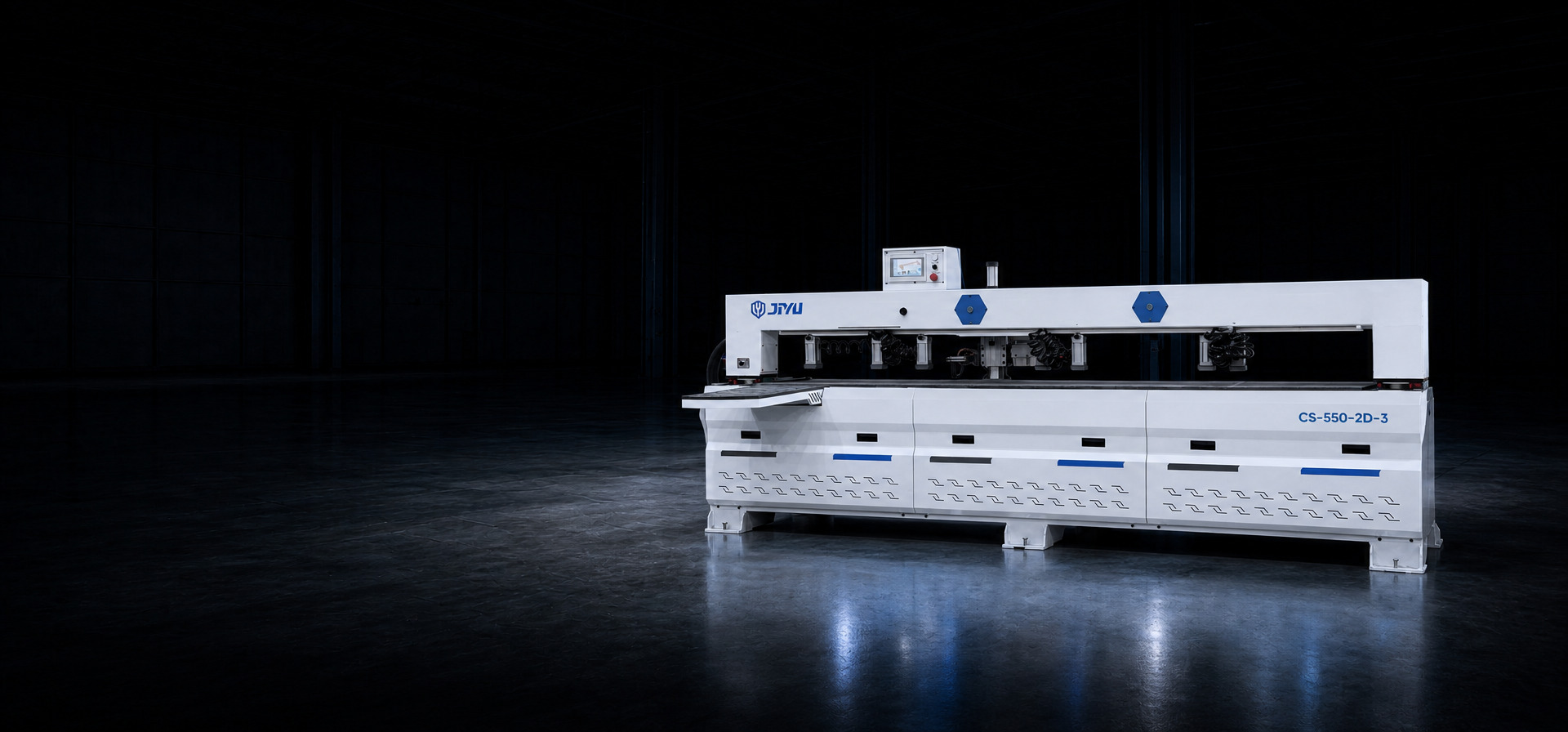

Торцевой сверлильно-присадочный станок с ЧПУ JIYU CS550-2D-3

Краткие характеристики:

Общая мощность 9,9 кВт

Вес 1500 кг

Прайс-лист (.xls 0 Kb)

Заказать

Назначение

Сверлильно-присадочный станок с ЧПУ JIYU CS550-2D-3 предназначен для высокоточного сверления глухих отверстий и фрезерования различных элементов в торце и плоскости плитных материалов. Сенсорный экран интуитивно понятен, информативен и прост в управлении, автоматическое прижимные устройства надежно удерживают детали в течении всего цикла обработки, а немецкая система управления высокоскоростным шпинделем обеспечивает точное позиционирование и обработку на высоких скоростях. Программная система лазерного сканирования Banner laser sensor (USA) контролирует расстояние до объектов и осуществляет автоматический контроль высоты, обеспечивая безупречно точное сверление и фрезерование торца детали.

Конструктивные особенности

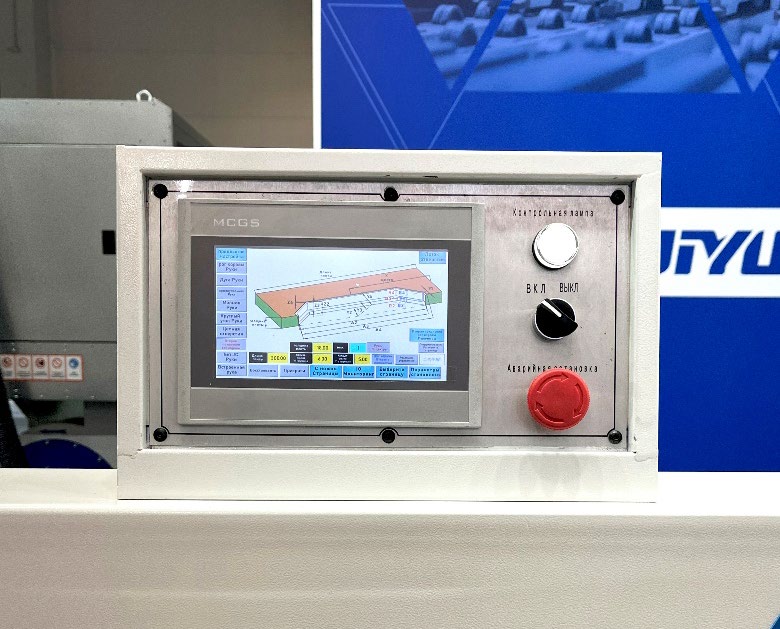

**ПУЛЬТ УПРАВЛЕНИЯ**

Простое и интуитивно понятное меню с набором шаблонов под создание карт присадки и фрезеровки

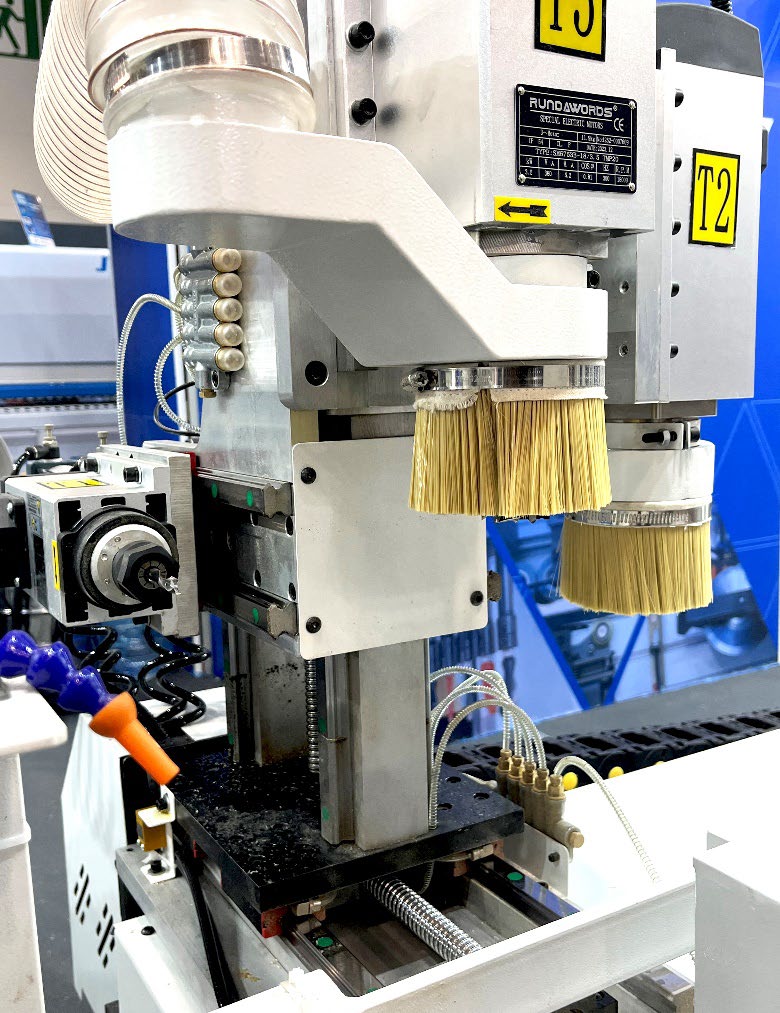

**ОБРАБОТКА ДЕТАЛИ В ДВУХ ПЛОСКОСТЯХ**

Возможность работы не только по торцу детали, но и по плоскости, например присадка под петлю и эксцентриковое соединение, фрезерование пазов и выборок под ручки на плоскости детали

**ОДНОВРЕМЕННАЯ ЗАГРУЗКА НЕСКОЛЬКИХ ДЕТАЛЕЙ**

Возможность установки до 2 деталей на рабочий стол для работы в «маятниковом» режиме при выполнении торцевой присадки, что значительно увеличивает производительность при работе с серийными изделиями

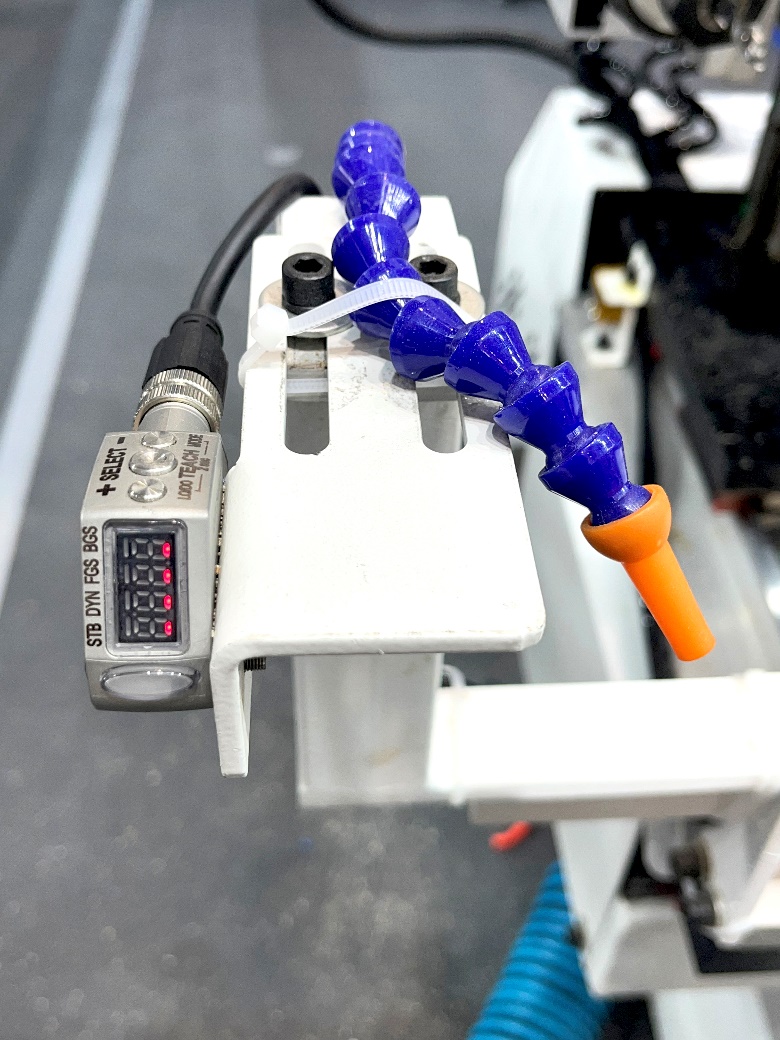

**СИСТЕМА ОПТИЧЕСКОГО СКАНИРОВАНИЯ**

Система оптического сканирования от американской компании Banner с безупречной точностью определяет точки и траектории обработки. Корпус оптического элемента из нержавеющей стали с классом защиты IP69K

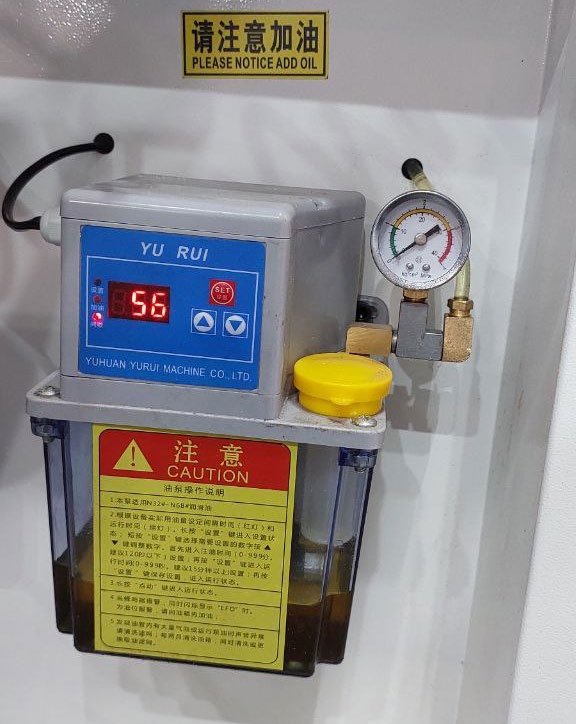

**СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ**

Производит смазку подшипников в автоматическом режиме по заданному регламентом времени обслуживания.

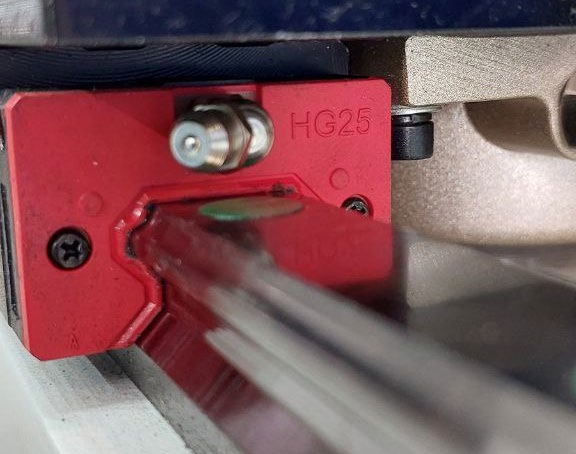

**ПОДШИПНИКИ И НАПРАВЛЯЮЩИЕ**

Линейные подшипники и качественные направляющие для точного, быстрого и плавного перемещения рабочих узлов.

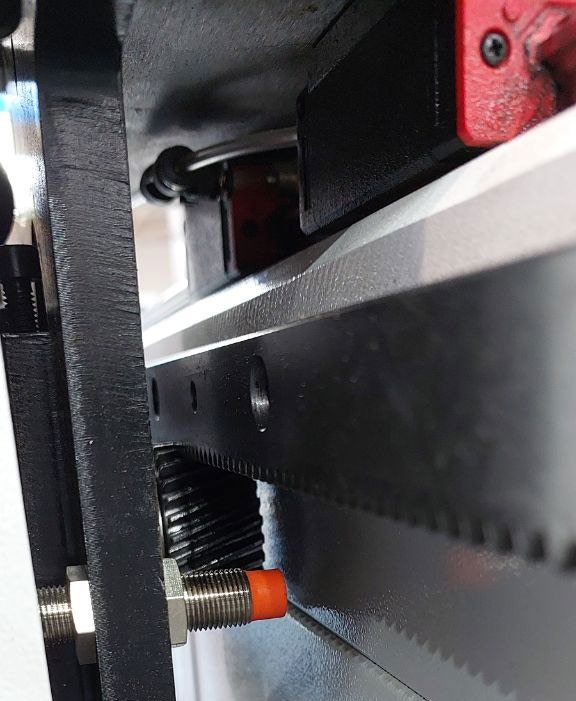

**РЕЙКИ-ШЕСТЕРНИ**

Рейки-шестерни в механизме перемещения для жесткости и долговечности конструкции.

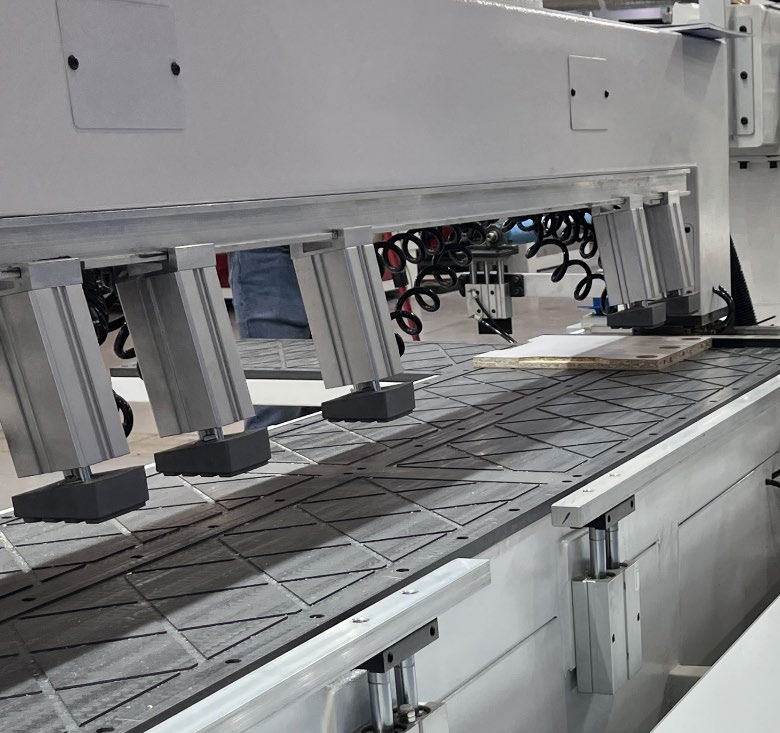

**ПРИЖИМНЫЕ УСТРОЙСТВА**

Прижимные устройства с возможностью перемещения в зависимости от длины обрабатываемых деталей.

Модель	CS550-2D-3
Зона обработки	100х2800х60 мм (Опционально высота детали может быть увеличена до 100 мм)
Максимальная скорость холостого хода	80 м/мин
Максимальная скорость сверления	80 м/мин
Шпиндели	2.2 кВт х 2 + 3.5 кВт х 1 (с воздушным охлаждением)
Рабочее напряжение	AC 380 V, 50 Гц
Операционная система	На базе LNC
Точность обработки	±0.05/300 мм
Вес станка	1500 кг
Серводвигатели	Dorna Servo motor (750 Вт х 3)
Инверторы	H-WISE Inverter
Общая мощность	9.9 кВт

Вес, кг

1500
